循环泵周编程智能开停机控制器套件

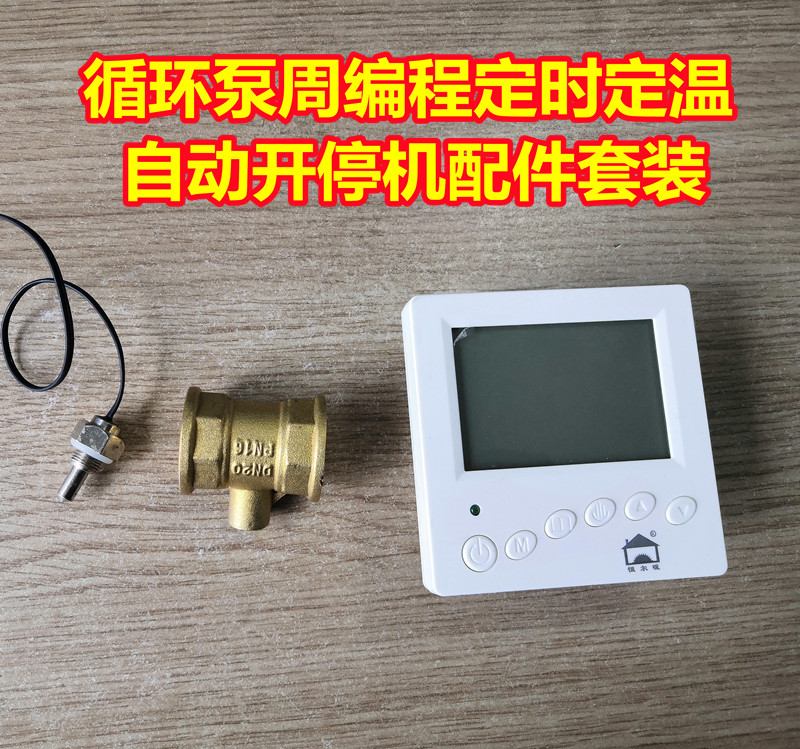

该套装包括：水温控制器1只、温度传感器1只和黄铜测温三通1只。

在热水循环系统安装循环泵，配套使用这个周编程温控阀套件，可以在不需要热水时让循环泵停止工作，就是在工作时间内，只要水温当地设定值，循环泵也自动停止工作。周编程设计，一次设计成功后，以后循环泵自动开停机工作，无需人工再操作，方便舒适节能。

循环泵加上该控制器套件安装具有以下功能：

1、循环泵周编程智能开关机功能。

5+2模式，把每天分为六个时间段，每个时间段可设定不同的水温，模式设定后，循环泵按照所设定的时间和水温，有规律地自动开机和关机，既节能又方便，提高生活舒适度，同时又延长循环泵的使用寿命。

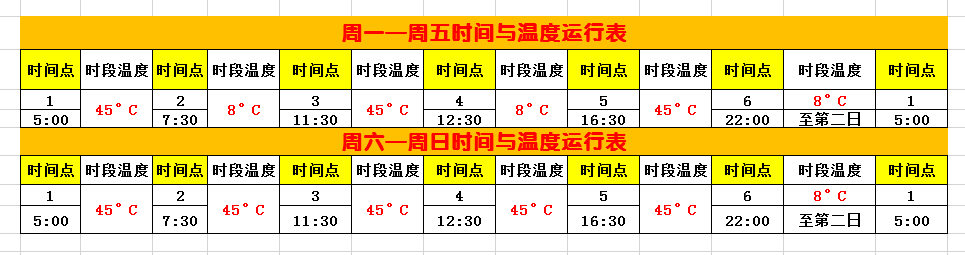

周编程模式举例：

2、具有防冻功能。

当水温低于5℃时，自动开启低温保护，循环泵开启工作；直到水温达到15℃后，循环泵关闭。避免热水系统被冻坏。

循环泵加上该控制器套件与回水器相比优点：

控制器和循环泵分开安装，循环泵可以隐藏在橱柜下等隐蔽地方，温控器可以像中央空调温控器一样用86盒暗装在墙内，美观，操作也方便。

安装建议：

1、循环泵及控制器套件，建议安装在热水循环系统回水管靠近水箱的地方，这样可以确保每个用水点的温度都可以达到要求；

2、如果安装于太阳能+燃气热水器+恒尔暖自控中心的热水循环系统中，自控中心安装在燃气热水器下方，循环泵及控制器套件安装于太阳能水箱回水口处，自控中心和循环泵分开安装，控制更加理想。周编程设置时，每个用水开启的时间点，循环泵的开启时间都设置成比自控中心早15分钟，这样，只要太阳能水箱的水温高于自控中心设定的温度，燃气热水器都始终不会启动，大大减少燃气热水器启停次数，延长燃气热水器的使用寿命，也减少燃气用量。

技术参数：

控制器套件中各配件技术参数如下：

温度控制器：

型    号：HN805

工作电压： 220VAC±10%

温控范围:   5℃~99℃

温控精度:  ±1℃

负载电流:   3A

规格：86*86*40

外接增压循环泵功率不得大于：500w

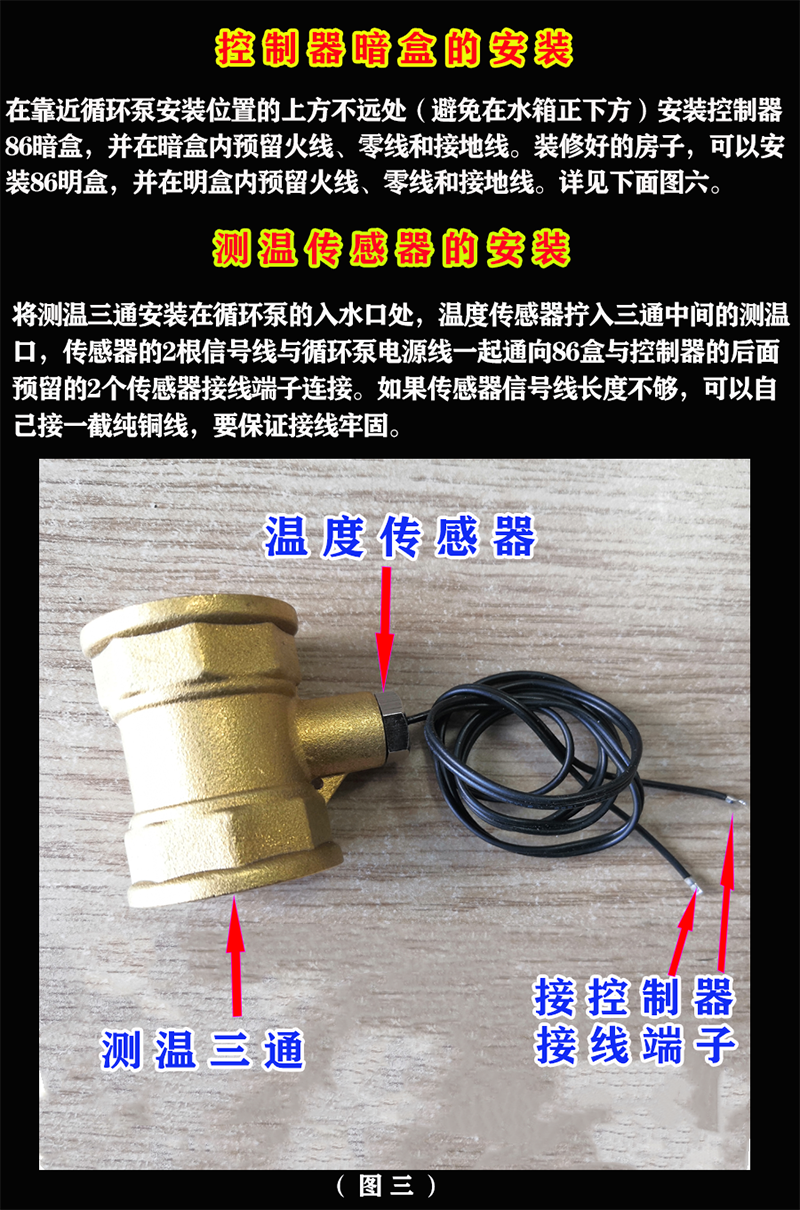

测温三通：

型号：G3/4*1/8*3/4

规格：42*32*42mm

重量：68g

材质：黄铜

温度传感器：

型号：G1/8*10k

阻值：R25=10k

外壳：铜镀镍

线长：185mm

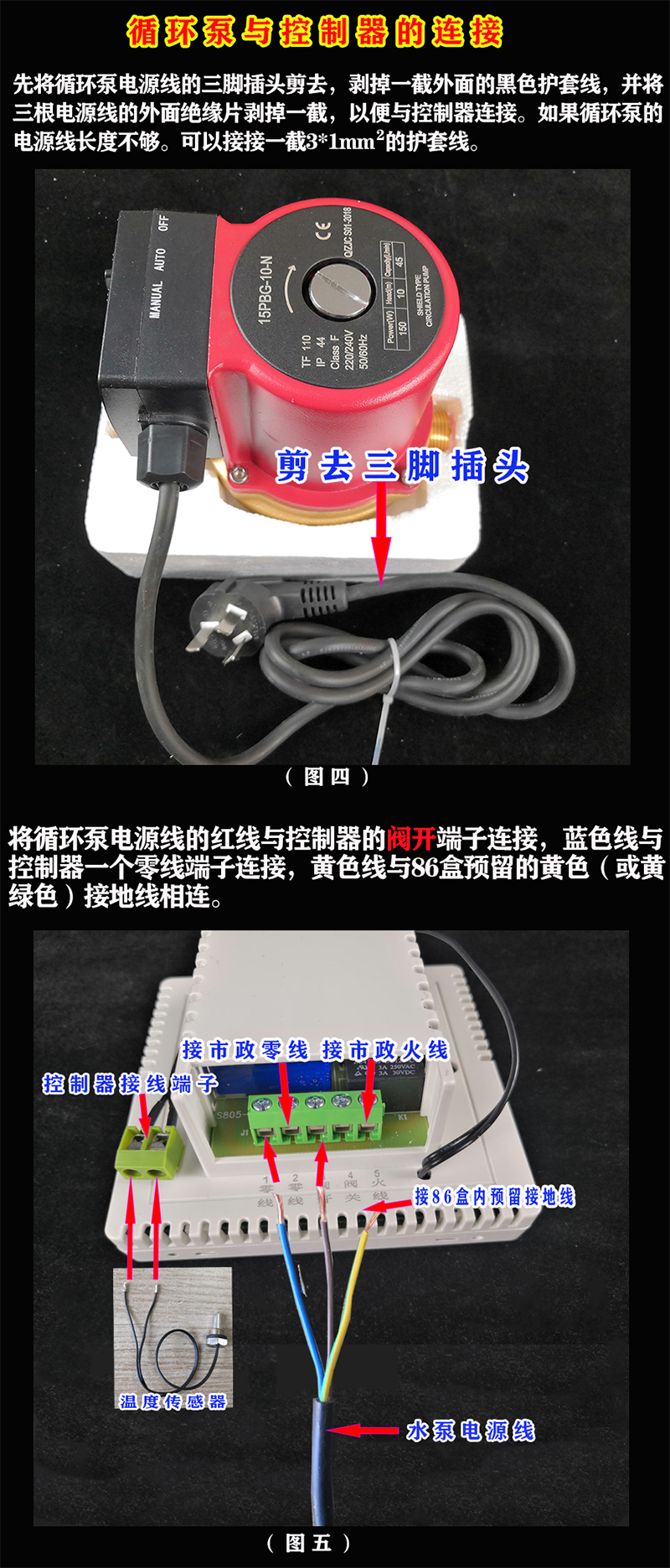

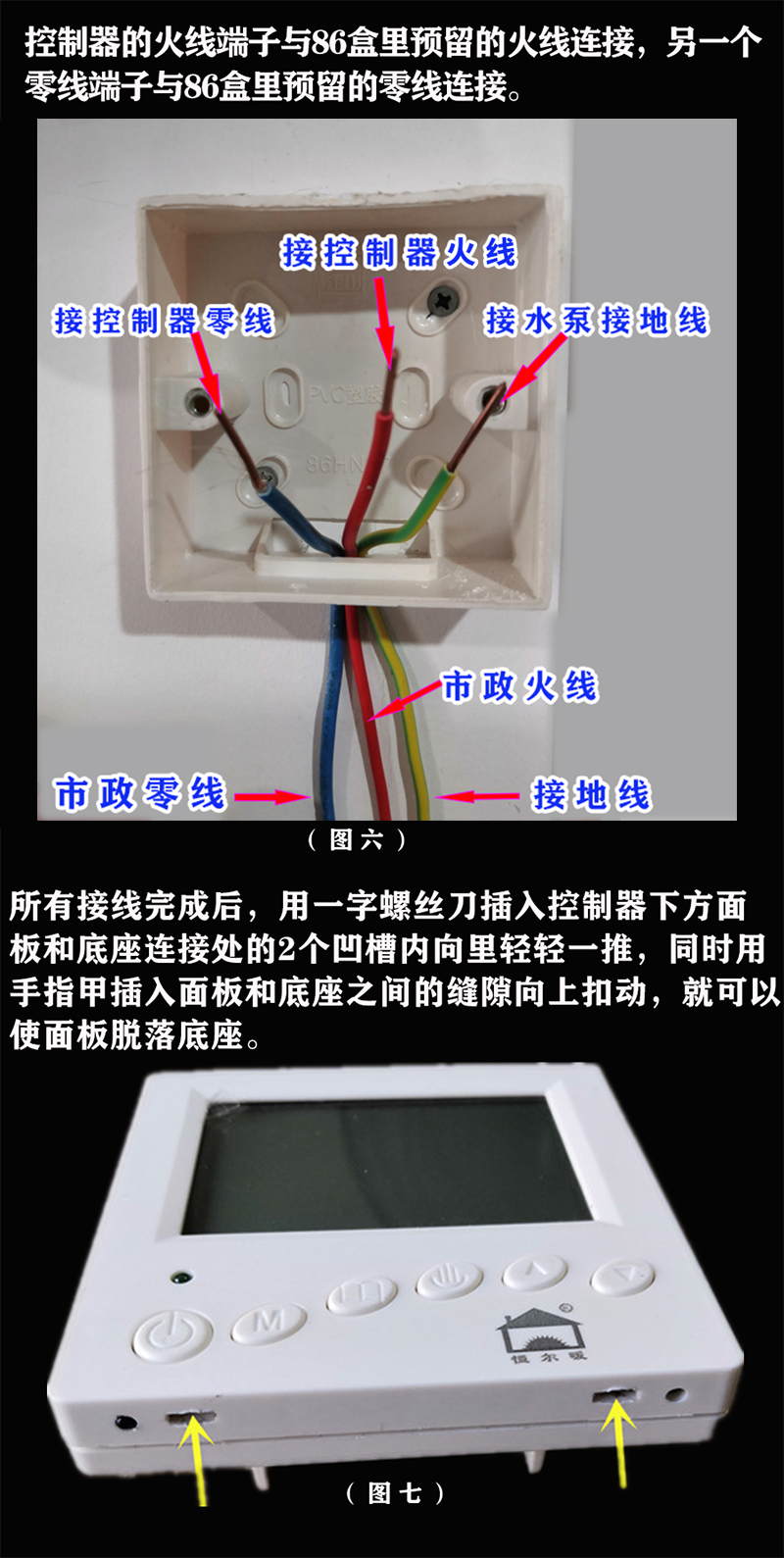

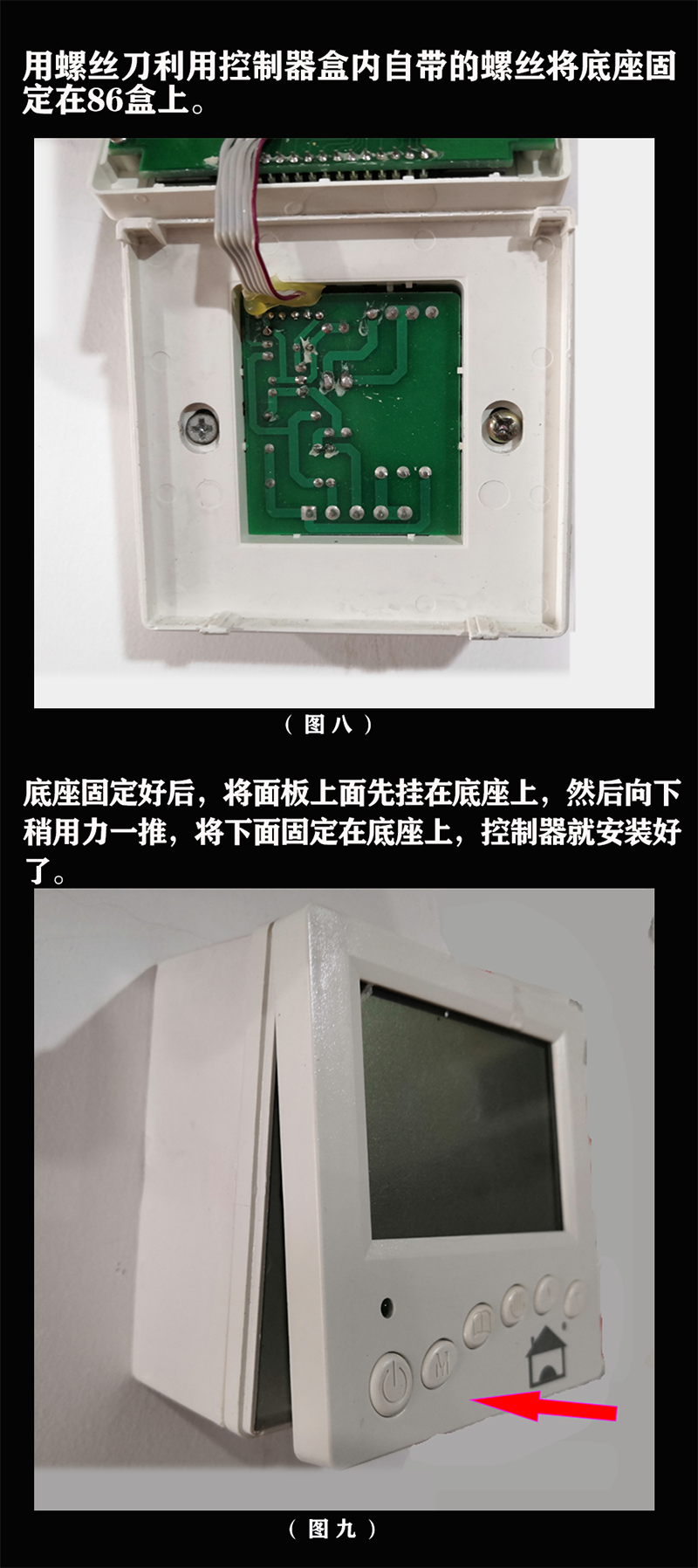

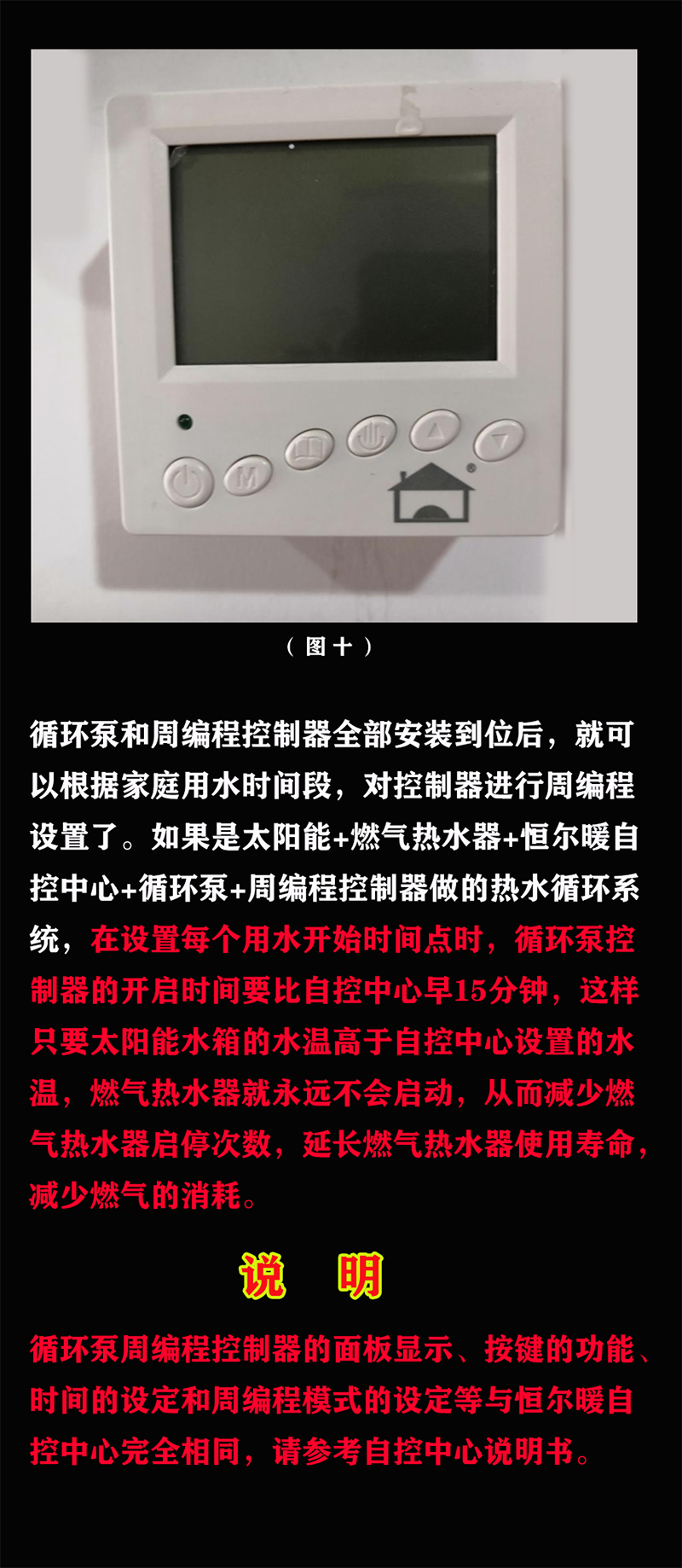

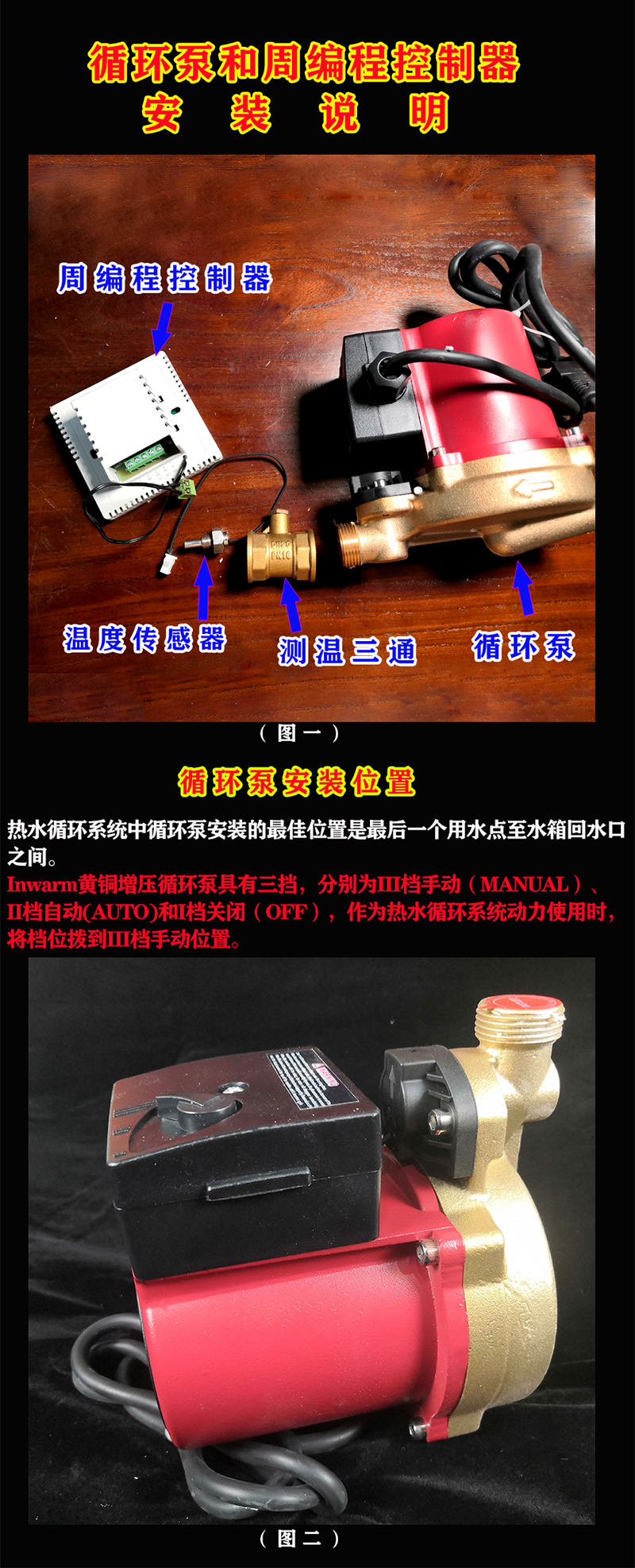

循环泵和周编程控制器安装说明
