恒尔暖薄型墙暖安装使用说明书

注 意 事 项

1. 在安装和使用前，必须仔细阅读本安装使用说明书。

2. 请注意本说明书中的安全警示标记及说明的内容。

3. 一般原因的危险：如果违反，则会导致薄型墙暖的损坏、财物的损失或使人员受到伤害。

4. 任何不遵守安全警示标记所标注的内容，将引起人身的伤害、薄型墙暖的损坏、及任何其他财产损失，对此，厂方不负任何责任，也不承担任何赔偿。

5. 本产品必须配置采暖系统和热源才能起到供暖的作用，采暖系统、热源及薄型墙暖的设计、安装与维护必须由专业人员进行操作。

6. 使用必须确认：由精通本说明书，同时具有专业水暖安装经验的人员来安装与维护本产品。

7. 流入薄型墙暖的水，不得有固体颗粒、纤维或其他杂质，否则应在入水口处安装过滤器。

8. 本薄型墙暖只允许用于闭式采暖系统，严禁用于与自来水连同的或自动补水的开式系统；

9. 本薄型墙暖如安装于集中采暖系统，必须确认采暖系统里的水质符合中华人民共和国GB/T29044-2012《采暖空调系统水质》标准里针对铝制散热器的要求，即采暖系统循环水的pH在(25℃)6.5-8.5 之间，CL-含量小于等于 30mg/L等参数要求。

10. 冬季，长时间不供暖并且环境温度低于0℃时，应排空薄型墙暖内的水，或采暖系统有防冻功能并确保能够正常起作用，以避免造成薄型墙暖的冻裂。

11. 供暖时段内，薄型墙暖内的水可能是灼热的，并处在高压下，更换阀门、堵头、排气阀或其他维修时，必须预先关闭相关阀门，并且排空薄型墙暖内的水以避免烫伤。

12. 在使用过程中如发现墙暖里有水流声或末端几片不热，一般是墙暖里有气阻造成，应进行排气，如果安装的是手自动一体式排气阀，可以手动快速排气或让其自动周期性排气。

13. 如发现薄型墙暖下方有渗漏水现象发生，请立即关闭进回水端的阀门，并拆卸掉上、下饰罩，检查渗漏水的地方，然后进行维修，如自己没有维修能力，请联系当地经销商或专业人员进行维修。

目    录

1、恒尔暖薄型墙暖特点简介

2、恒尔暖薄型墙暖专利证书

3、恒尔暖薄型墙暖的参数表

4、恒尔暖薄型墙暖的安装

4.1、薄型墙暖的组装

4.2、薄型墙暖上墙固定

4.3、安装温控阀、排气阀、堵头及与系统对接

4.5、系统冲洗及打压检查

4.6、上饰罩和下饰罩的安装

4.7、侧边装饰罩的安装

5、恒尔暖薄型墙暖的使用

6、恒尔暖薄型墙暖的维修

7、恒尔暖薄型墙暖的维护保养



恒尔暖薄型墙暖特点简介

薄型墙暖由合肥恒暖暖通设备有限公司于2017年率先发明，并且已申请8项中华人民共和国专利，到目前为止，世界范围内还没有发现同类产品。这种“薄型墙暖”是将供暖和护墙装饰板的装饰功能有机融为一体的新型水暖供暖方式。

“薄型墙暖”是薄型墙围式暖气片的简称，又可称之为：超薄暖气、墙围式暖气片、墙裙式采暖散热器、护墙板式暖气、墙面装饰板供暖、装饰护墙板采暖等等。

“薄型墙暖”相当于把传统的柱式暖气片设计的很薄紧贴墙面安装，外观看起来是墙面或护墙装饰板，在和墙面融为一体的面板之下，隐藏着供暖水道和散热翅片，面板、翅片和水道采用铝合金一体挤压成型，供暖时热水通过水道流动，热量通过水道壁传递给翅片，再通过翅片传递给面板，最后主要以辐射方式向室内散发，从而加热室内空间。

恒尔暖薄型墙暖具有以下优点：

1、薄型设计，紧贴墙面安装，美观不占据室内空间；

2、隐形供暖，将供暖隐藏在墙围装饰板或墙面中；

3、安全无隐患，无尖锐棱角，是有小孩子家庭和幼儿园学校的理想选择；

4、不扬尘，不会像传统暖气片那样把墙面熏黑；

5、可以根据用户需求，现场组装任意长度和高度，灵活方便；

6、安装容易，即使不用专业师傅，用户自己也可以轻松搞定；

7、安装后，也可以再轻松增加墙暖片数；

8、维修方便，只需要更换损坏的单片散热片，无需整组更换。



（图1、恒尔暖薄型墙暖专利证书）

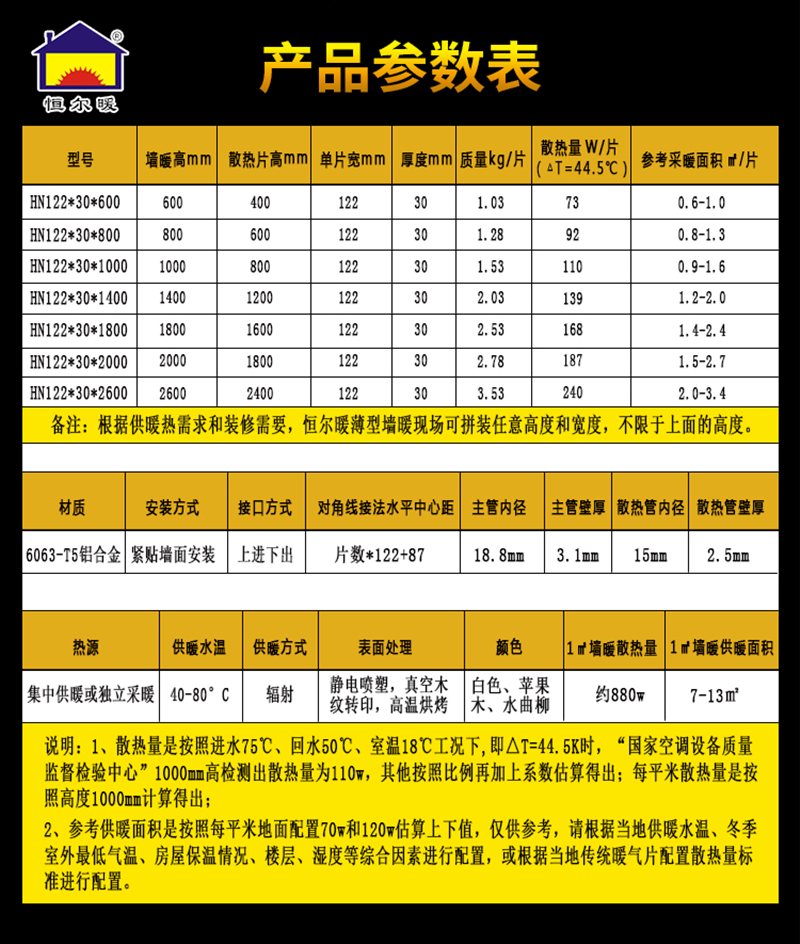

（图2、恒尔暖薄型墙暖参数表）

说明：恒尔暖薄型墙暖以上参数可能会因产品更新等原因而改变，不另行通知，请以实际参数为准。

恒尔暖薄型墙暖的安装

恒尔暖薄型墙暖的安装分为以下几个步骤：

Ø 薄型墙暖的组装

Ø 薄型墙暖上墙固定

Ø 与系统管道对接及温控阀、排气阀、堵头的安装

Ø 系统冲洗及打压检查

Ø 上饰罩和下饰罩的安装

Ø 侧边装饰罩的安装

一、薄型墙暖的组装

1、现场组装的前提条件

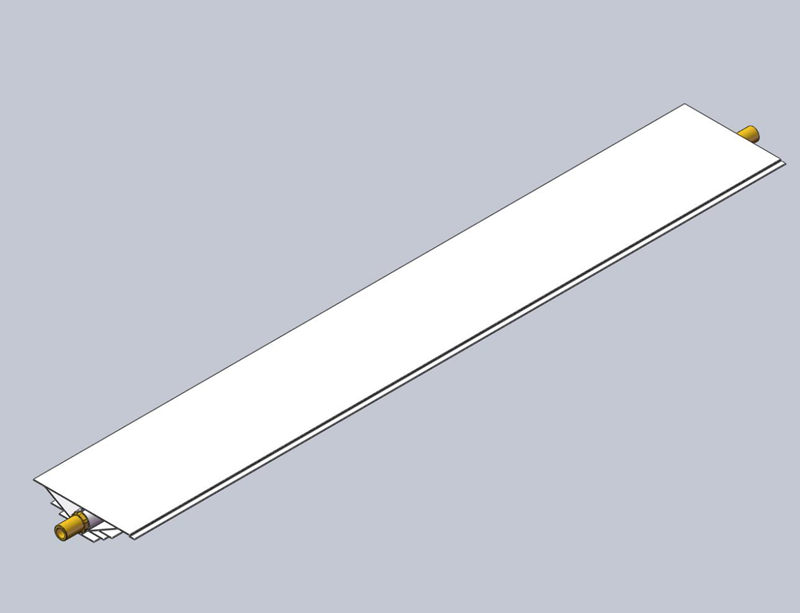

a、每支散热片根据需要已切割相应长度，两头都攻好丝，并且已将伸缩式活接的3分接头装配在散热片的两头，详见下图：



（图3）

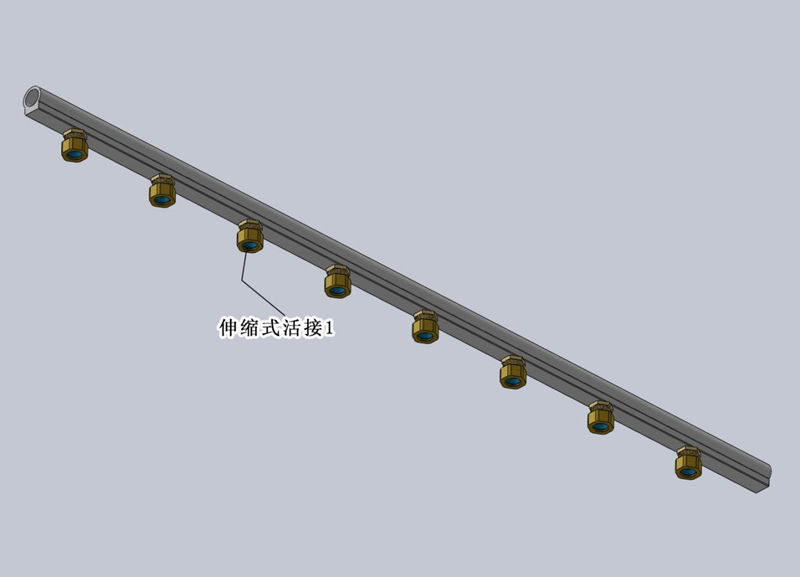

b、薄型墙暖的上下主管已切割对应长度，两头端口和与散热片对接的孔已经攻好丝，并且已将伸缩式活接的异径接头装配到主管上的这些孔上，详见下图：



（图4）



2、薄型墙暖的组装方法

第一步，将每支散热片全部正面或背面贴着地面摆放在一起，并将一支侧边插入边上另一支的U型槽中；

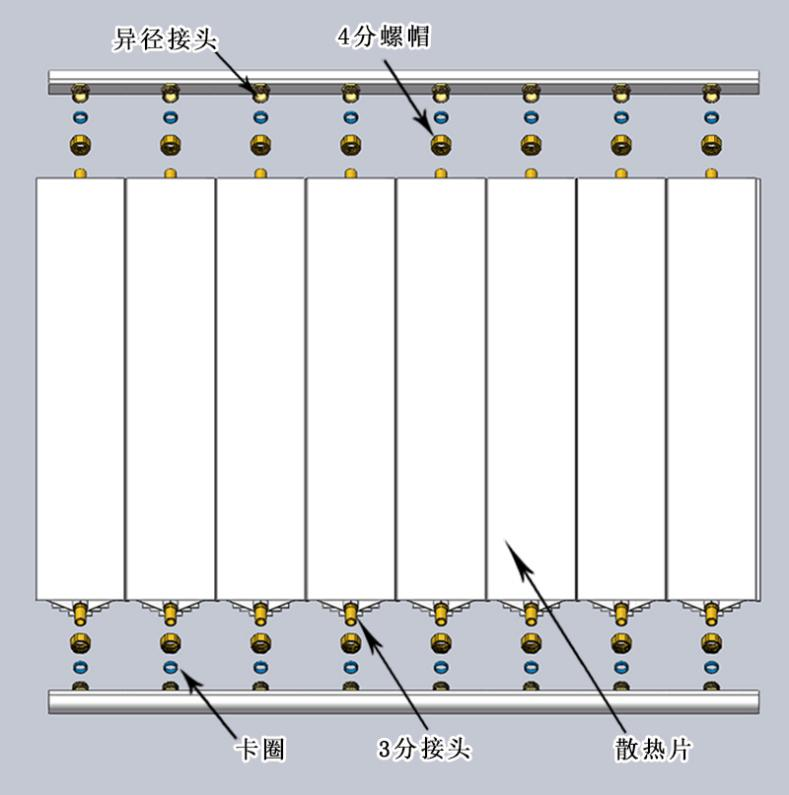

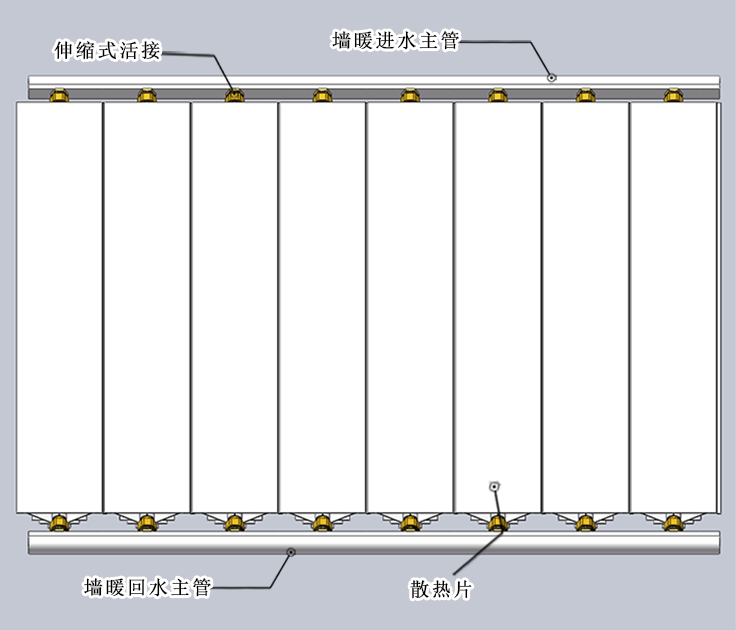

第二步，装配在一起。在散热片上下各放一根主管，使主管上的支管异径接头与散热片两头的3分接头一一对应，将异径接头上螺帽和卡圈取下来，依次套在3分接头螺杆上，再将螺杆插入异径接头的内腔里，并插到底；



（图5）



第三步，校准长度。校准每支散热片两头的长度，使同一头的每支散热片的长度相差不大，避免出现上下饰罩遮盖不了端口的现象；

第四步，锁紧螺帽。用一只扳手固定住主管上异径接头的6角对边上，用另一只扳手将每只螺母顺时针拧紧锁牢，确保卡圈达到很好的密封效果，这样整组薄型墙暖组装完成。



（图6）



二、薄型墙暖的上墙固定

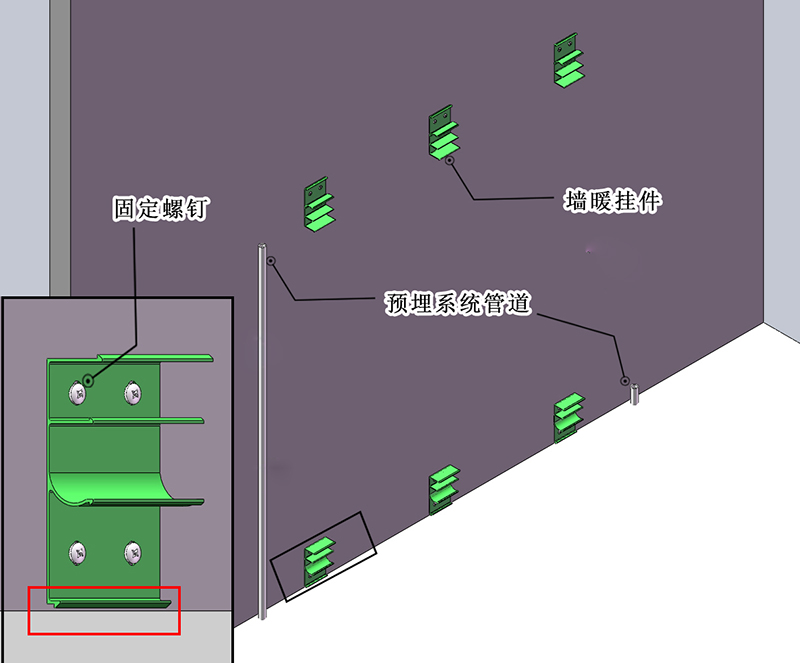

第一步、安装墙暖挂件和固定保温反射膜

1、先根据预留系统管道的位置确定墙暖安装的准确位置，然后在左右两边第一和第二片散热片之间分别固定一只挂件。

2、按照50cm长的墙暖上下各2只固定挂件，然后每增加50cm左右长度在中间分别增加1只挂件。

3、先将挂件放在墙暖下面定位，用铅笔画出每只挂件4个螺丝固定孔位置，定位下面挂件的高度时，用下饰罩长侧边放在挂件下面定位距地高度（约为1.5mm），并用红外线水平仪校准每支挂件固定螺孔在同一水平线上；

4、用冲击钻在画出的挂件固定位置打孔；

5、将塑料膨胀管插入挂件螺丝固定孔；

6、然后用自攻螺丝将F型挂件一一固定在墙上，F型挂件的侧长边靠近墙暖方向，并用红外线水平仪校准，使每只挂件都在同一水平线上；

7、将墙暖下主管推入下挂件中间卡槽内，并在上主管对应处卡上一个挂件，将墙暖紧贴墙面，并用铅笔在上面每只挂件的4个腰孔中做记号，然后取下墙暖，用安装下挂件相同的方法在做记号处安装上挂件，并校正每只挂件的高度

8、根据墙暖的长度和高度，裁剪相应尺寸的保温反射膜，并将其粘贴在墙暖安装的墙面上。



（图7）

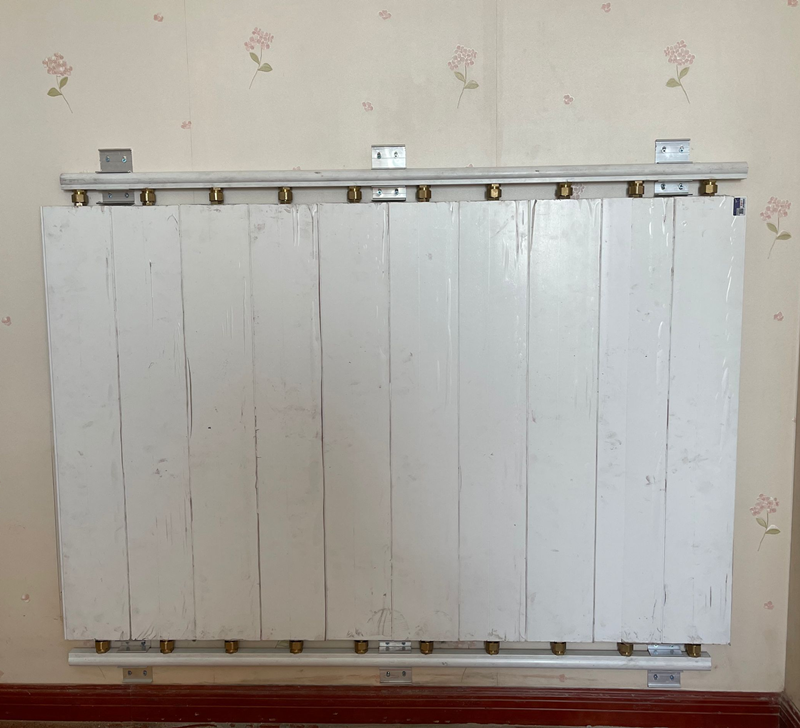

第二步、墙暖上墙固定

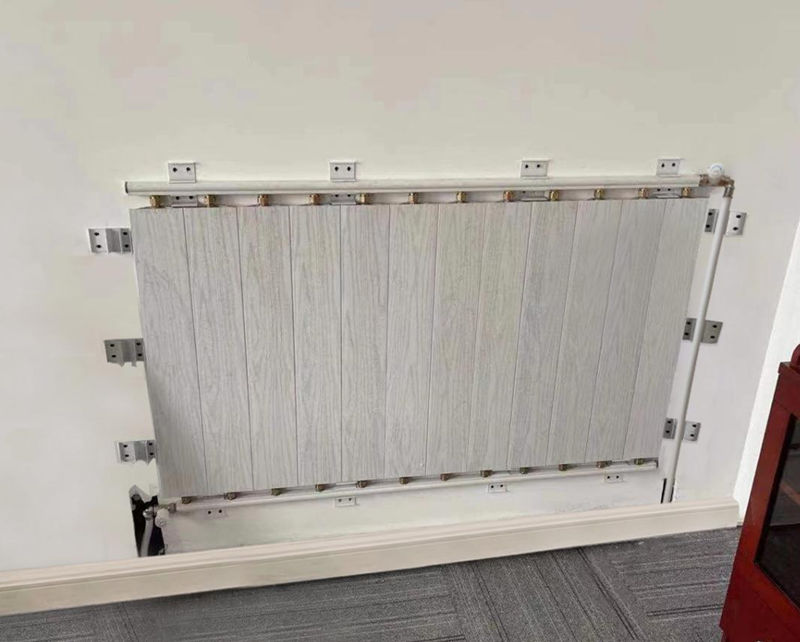

将墙暖散热面向外，上墙安装到挂件上，下主管安装在下挂件中间卡槽内，上主管安装在上挂件中间的卡槽内。



（图8）

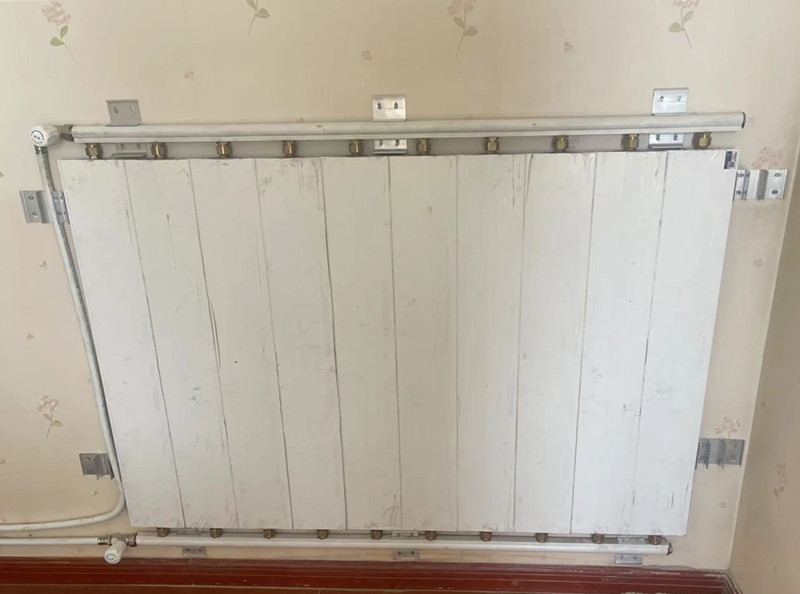

第三步，两侧装饰罩挂件的安装

说明，墙暖如果两侧设计有装饰罩，则就需要进行两侧装饰罩挂件的安装，否则，就不需要。

根据墙暖的高度，确定每边安装挂件的数量，同样按照50cm左右上下各一只；

将F型挂件长侧边距离墙暖散热片边6mm的距离定位，并按照上下挂件的安装方式将两边的挂件固定在墙上，同样的F型挂件长侧边靠近墙暖的一侧。



（图9）

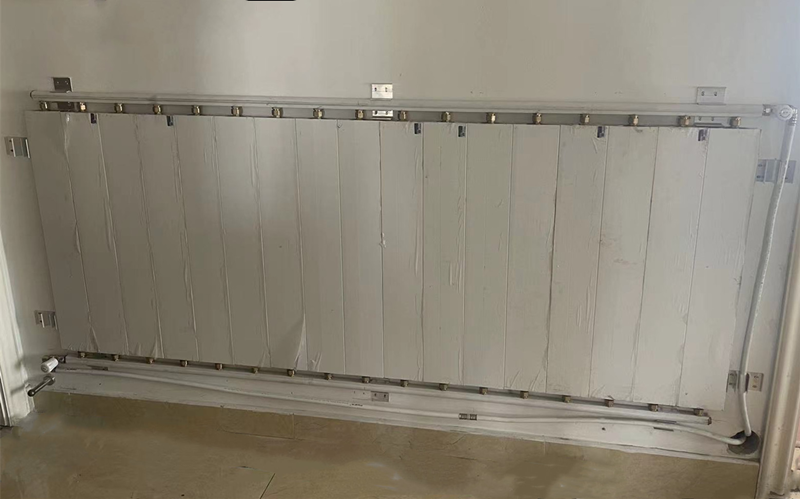

三、与系统管道的对接及温控阀、排气阀、堵头安装

1、系统管道与超薄墙暖对接的方式

超薄墙暖主管是四开口，与系统管道对接时，必须采用上进下出方式，又可分为同侧上进下出和异侧上进下出（对角线接法）两种，以异侧上进下出接法为佳，1米高以下10片以内的也可以采用同侧上进下出接法，片数较多时，严禁采用同侧上进下出接法，否则远离系统管道另一侧的散热片可能会出现不热的情况。



（图10、恒尔暖薄型墙暖与明装系统管道采用同侧上进下出接法）





（图11、恒尔暖薄型墙暖与明装系统管道采用异侧上进下出接法）



2、安装进水温控阀及与系统对接

以进水温控阀采用手动内外丝直阀^*1配套卡压式外丝弯头与进水管连接为例。

如果墙暖侧边安装装饰罩遮挡供暖系统管道的情况下，为便于将温控阀阀体隐藏在装饰罩内，墙暖主管端口距离第一个支管接口边27mm为宜，这样可以保证安装温控阀手轮孔的位置开在水平安装的上装饰罩上，不会在侧边饰罩和上饰罩连接缝隙处。

先将温控阀的活接头外螺纹凹槽内涂满厌氧胶^*2，然后用内六角扳手将活接头拧入主管端口螺纹里；

将卡压式外丝弯头螺纹上涂满厌氧胶，然后拧入温控阀内丝端，并使其与温控阀手柄成90度方向向下，并将温控阀另一端与活接头对接拧紧；

根据卡压式外丝弯头的不锈钢卡套的高度，减去多余的铝塑管，并将铝塑管口用胀管器胀大，插入不锈钢套，用卡压钳将不锈钢套卡压变形固定住，确保不渗漏水。

则墙暖进水口与温控阀和系统管道对接完成。



（图12）



2、安装回水温控阀及与系统对接
以回水温控阀采用卡套式角式锁断阀为例说明。

先将温控阀活接头外螺纹凹槽内涂满厌氧胶，然后用内六角扳手将活接头安装到预留回水管处的墙暖回水主管口；

将回水阀与活接头装配在一起，不要拧太紧，将铝塑管贴着回水阀向下的卡套式接头边，测量需要的铝塑管高度，将多余的铝塑管剪切掉，用胀管器将铝塑管口胀大，然后将回水阀从活接头上拧下来，将铝塑管插入卡套式接头里，用扳手拧紧，最后再将回水阀与活接头对接拧紧。

3、安装排气阀^*3和堵头

将排气阀外螺纹上涂上厌氧胶安装到进水温控阀另一头的墙暖主管端口上。

将黄铜堵头外螺纹上涂上厌氧胶安装到回水阀另一端的墙暖主管上。

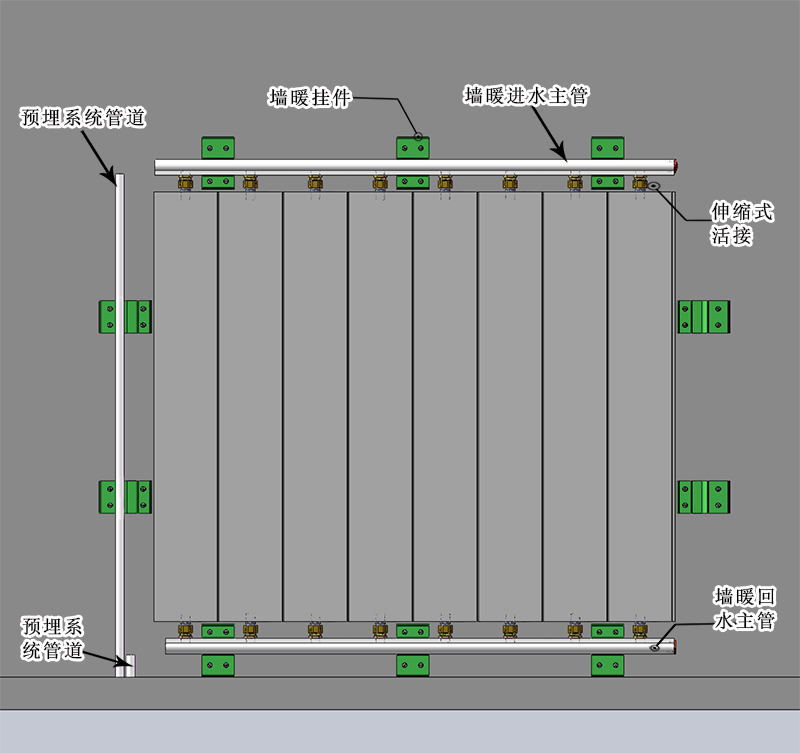

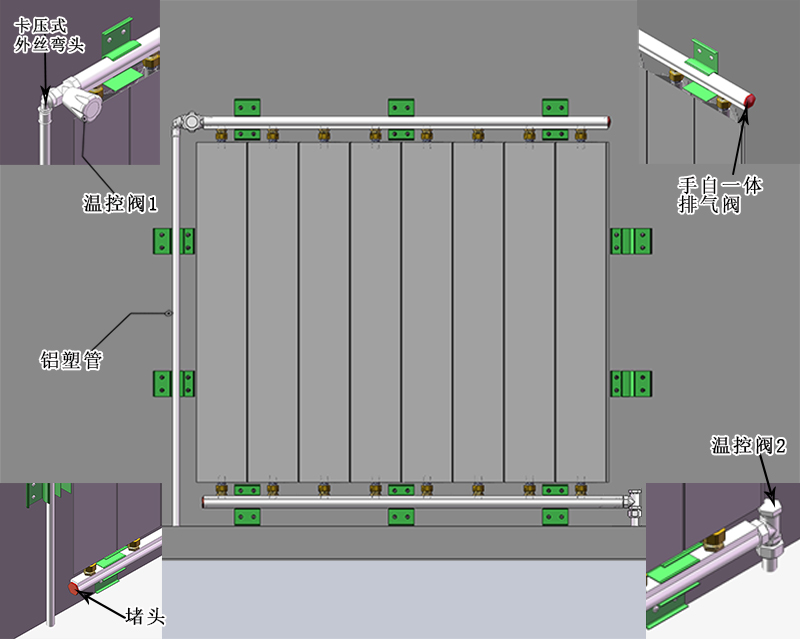

（图13、暗装系统管道与墙暖对接异侧上进下出安装示意图）







（图14、暗装系统管道与墙暖对接同侧上进下出安装示意图）





四、冲洗及打压检查

冲洗打压的前提条件：所有的墙暖及系统管道均安装好之后，才可以对整个采暖系统和所有墙暖进行冲洗和打压检测。

系统冲洗：将供暖系统主管一个管口与自来水对接，另一个管口接入下水道，然后对整个采暖系统进行冲洗，为了冲洗的彻底，可以将墙暖全部关闭，然后一组一组打开进行冲洗，同时检查墙暖的各个连接处是否有渗漏水的现象发生；

打压检测：冲洗完成后，将一个供暖主管口封堵，用手动打压泵与另一个主管口连接，对整个采暖系统进行打压检测是否有渗漏水现象发生。打压至工作压力的1.5倍但不少于8kg，然后对每一组墙暖进行彻底排气，再补压到原先的压力值，观察压力是否有较大变化，同时检查系统各处有无渗漏水的现象发生，最好保压1个小时以上观察压力变化是否超过规定值。

五、上饰罩和下饰罩的安装

上饰罩的安装：

首先确定要不要安装温控阀，如需要，则先在上饰罩上温控阀安装的位置开孔，要准确测量开孔的位置，开孔直径为25mm,然后将温控阀的手柄拆卸下来，上饰罩安装后再将温控阀手柄恢复。如没有温控阀，直接安装上饰罩即可。

上饰罩的安装很简单，上饰罩有弧度一边向上，先将上面的卡扣与挂件上卡扣对好，再将上饰罩整体向墙面按压，听到响声，下面的卡扣也对接上，就安装好了。

下饰罩的安装：L型下饰罩的下边放下面，先扣将下饰罩的下卡扣与挂件的下卡扣对好，然后将上饰罩整体向墙面推，听到响声，上卡扣与挂件上卡扣就安装上了，整体就安装好了。

六、侧边装饰罩的安装

侧边装饰罩的安装：安装方式与上饰罩相同，装饰罩开口向着散热片，安装到先前固定好的侧边挂件上，并可以通过调整挂件的左右位置是使侧边装饰罩与上饰罩的45度端口处尽量无缝隙对接。

回水阀与侧边装饰罩的配合安装：下面的温控阀如果是手柄漏在装饰罩外面的，就要在侧边装饰罩对应的位置开孔，将温控阀与的手柄拆卸下来，将装饰罩安装好之后，再将手柄恢复。如果温控阀用的是不带手轮的回水锁断角阀，直接可以隐藏在装饰罩后面，装饰罩不用开孔。

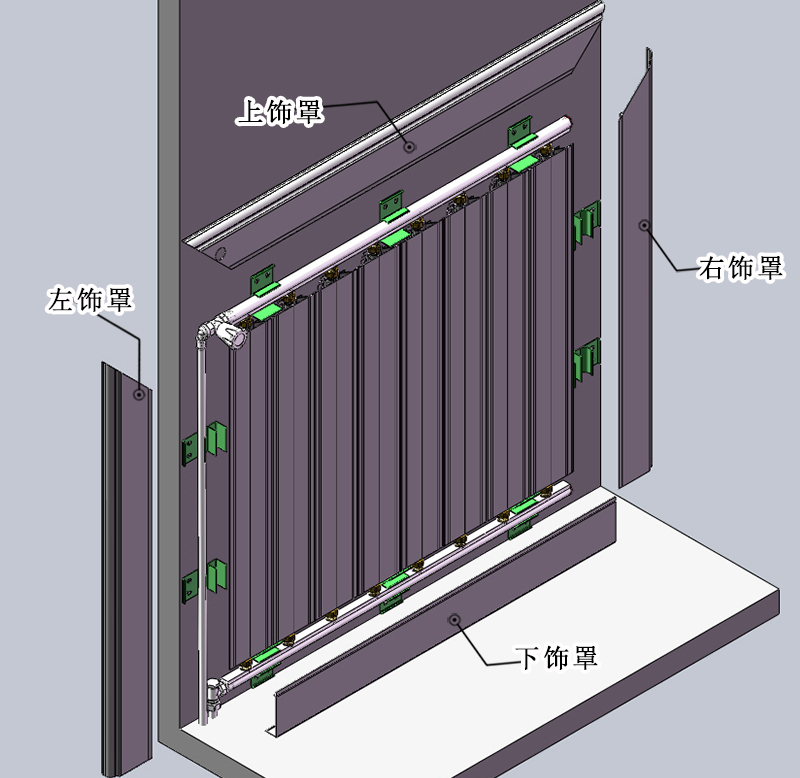

（图15、装饰罩安装过程图）

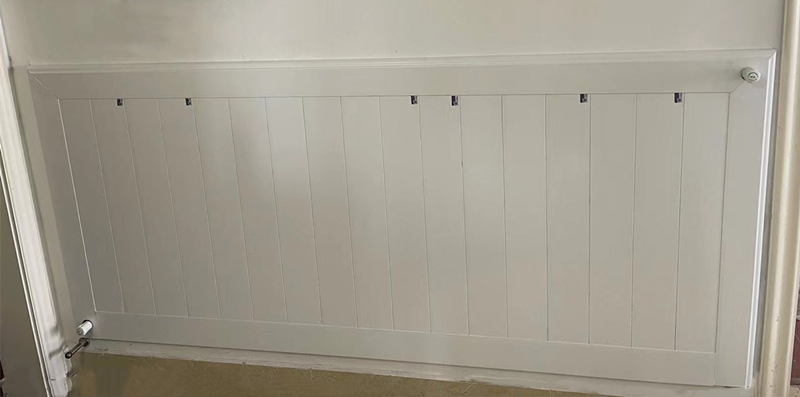

（图16、装饰罩安装好恒尔暖超薄墙暖）



恒尔暖薄型墙暖的使用

注水：初次使用要对整个采暖系统注满水，如果水的PH值超过6.5-8.5的范围，请采用纯净水或软化水；注水压力多少，请根据系统要求，如果热源是燃气壁挂炉，注水压力宜在0.1-0.15Mpa之间为宜。



排气：注满水后要对每组薄型墙暖进行手动排气。如果薄型墙暖配置的是手自动一体式排气阀^*4，安装后初次排气，可以用一字螺丝刀或其他物品插入排气阀中间的凹槽内，逆时针拧松半圈进行手动快速排气，用手在排气阀上感觉不到气体排出后，再顺时针拧紧，之后就可以自动排气。手自动一体式排气阀的安装和使用方法请参阅《inwarm手自动一体式排气阀安装使用说明书》。

在开始使用的一段时间或只要每次补水后一般都需要多次进行排气。在使用过程中如发现墙暖里有水流声或末端几片不热，一般是墙暖里有气阻造成，应进行手动排气，如果安装的是手自动一体式排气阀，可以手动快速排气或让其自动周期性排气。

排气时，应在排气阀下方放一个接水容器，并且用一块干净的抹布放在排气阀和墙面之间，防止脏水溅到墙面上污染墙面，并要十分小心高温水不要溅到身上造成伤害。



调试：初次供暖时要对整个采暖系统进行调试，通过调节回水阀的开口大小，使所有的墙暖和卫浴散热器全部可以正常供暖，之后回水阀就不要再动了（特别是双管并联异程式采暖系统），之后调节室内温度和开关只需要通过调节进水温控阀就可以了。如果是章鱼式采暖系统，薄型墙暖上没有安装温控阀，则通过调节和开关每组墙暖对应的分水器上支管阀门来达到调节水力平衡、室内温度和开关的目的。



室内温度的设定：安装手动温控阀的薄型墙暖，通过调节温控阀开口的大小，调节流量大小，从而达到调节室内温度高低的作用；温控阀的调节是顺时针是调小，逆时针是调大；智能温控阀可以调节温控阀头的刻度的大小来较为精确的调节室内温度；如果是章鱼式系统安装的智能温控器，则通过温控器上设定温度的精确度数来控制室内温度。



装饰罩拆卸和安装方法：

在调试、更换温控阀、维修墙暖接头渗漏水和清理墙暖内部灰尘时，需要拆卸墙暖上下或侧边装饰罩；拆卸时，轻按需要拆卸的装饰罩并向墙暖中心的方向推，同时用手指甲从装饰罩和散热片连接处向外扣动装饰罩，就会使内部的挂件与装饰罩之间的卡扣脱落，然后再向外推动装饰罩，使远离墙暖端的挂件与装饰罩的卡扣脱落，这样装饰罩就可以拆卸下来了；要把拆卸下来的装饰罩重新装回去时，采用相反的动作即可，即，将装饰罩远离墙暖的一侧贴到墙上，使其挂钩与挂件的挂钩挂上，然后将装饰罩另一侧卡在墙暖上，并用力向墙暖中心方向推，同时向下按压，并听到装饰罩和挂件卡扣装配一起的响声，这样装饰罩与散热片就紧密贴在一起。



出现渗漏水的紧急处理办法：

发现墙暖渗漏水时，请严格按照以下方法紧急处理：第一时间把进水主管和回水主管上的阀门全部关闭，从卫生间散热器上的排气阀将系统的水排出，然后拆卸下该组墙暖的上下装饰罩，查看渗漏水的地方，然后关闭该组墙暖的进回水温控阀，再用一个盆放在该组墙暖的堵头下面，并将堵头拧松，将墙暖内部的水全部放空，并及时将渗漏到地面的水处理干净，避免水渗入地板下面造成地板变形，然后再找经销商或专业师傅进行维修。

恒尔暖薄型墙暖的维修

说明：合肥恒暖暖通设备有限公司发明的恒尔暖薄型墙暖都是本着永久使用寿命设计和生产的，比如水道壁厚是传统暖气片的2倍左右，螺纹连接处的密封采用不易老化的厌氧胶，连接配件采用精铜制造，密封圈采用紫铜材质，膨胀系数与本体一样，避免出现像其他材料热胀冷缩膨胀系数不一样而渗漏水的现象。

尽管如果，由于安装的原因、水质的原因和使用不当等原因，也不能保证100%不会出现需要维修的问题，一般出现以下问题，请参考维修方法。

情况一、散热片与主管连接处的伸缩式铜活接中间螺帽处渗漏水。是螺帽松动导致里面紫铜密封卡圈不紧造成，用一只扳手固定铜活接靠近主管处的六角对边上，用另一只扳手拧紧活接螺帽，为避免以后再松动，也可以在螺帽里面的异径直接的外螺纹上涂上少许厌氧胶，再拧紧螺帽；

情况二、伸缩式铜活接与主管或散热片之间螺纹密封处渗漏水。这种维修比较复杂一些，需要将墙暖渗漏水一头所有的散热片与主管之间的伸缩式铜活接全部拧松，将主管与散热片脱离开，然后将渗漏水的铜配件从散热片或主管上拆卸掉，然后清除螺纹上的厌氧胶固体，重新在铜配件上的外螺纹凹槽中涂满厌氧胶，再重新与散热片或主管装配上，静待20分钟，确认厌氧胶凝固后，再将主管与每支散热片重新装配好，并检查接头处有没有渗漏水现象；

情况三、堵头或排气阀的维修。将渗漏水的堵头或排气阀用扳手从墙暖端口拆卸下来，并检查堵头和排气阀有没有损坏，如果损坏，直接更换一只新的，如果没有坏，将螺纹上的厌氧胶固体处理干净，并重新涂抹上厌氧胶，重新装配到原来的墙暖主管端口即可；

情况四、温控阀问题。先检查是温控阀芯渗漏水、还是活接螺帽处渗漏水，还是活接与墙暖端口对接处渗漏水，如果是活接螺帽处渗漏水，只需用扳手拧紧活接螺帽即可，如果是阀芯渗漏水，则需要更换整个温控阀，如果是活接与墙暖端口渗漏水，则拆卸下活接头，重新涂抹厌氧胶再装配回去就可以了。

情况五、散热片本体出现渗漏水。则需要更换这片散热片，更换的方法：将墙暖一头的主管与所有的散热片分离，然后将渗漏水的那支散热片另一头的活接螺帽拧松，将散热片拆卸下来，然后换一根相同长度的散热片，将原来的散热片两头的伸缩式活接螺杆拆卸下来安装在新的散热片两头，再按照拆卸的相反方向将更换的散热片装回去，再将主管与每片散热片重新组装好。

以上所有的维修操作，均需按照“出现渗漏水的紧急处理办法”的要求关闭供暖系统和排空墙暖里的水。情况一至情况三，只需要关闭该组墙暖的进回水温控阀并只排空该组墙暖内部的水即可，不需要排空整个家里采暖系统所有的水；情况四和五，需要关闭家里整个采暖系统的进回水总阀和排空家里采暖系统里所有的水（如果其他墙暖的进水温控阀都关闭的情况下，这些墙暖里的水不需要排空）。

恒尔暖薄型墙暖的维护保养

恒尔暖薄型墙暖本身无需特殊维护和保养，但考虑到整个采暖系统的水质、混装其他材质的暖气片等，对以下几种情况也要进行一定的维护保养。

情况一、恒尔暖薄型墙暖是安装于城市热力集中供暖系统。由于系统较大，系统中的杂质、淤泥较多，水质较差，因此在每年采暖季结束时，对家里整个采暖系统进行彻底的冲洗，将墙暖内部的脏污彻底冲洗干净；

情况二、采暖系统里混装了钢制的散热器。无论是集中供暖系统还是家庭独立采暖系统，在非采暖季节，一定要满水保养，避免钢制散热器被空气氧化产生锈水，对墙暖造成腐蚀或对排气阀或温控阀造成堵塞；

情况三、如果用户所在区域的水质PH值较高，采暖系统补充水时建议采用纯净水或软化水。



*备注：

*1:手动内外丝直阀，建议配套使用德国银屋暖通国际生产的inwarm品牌温控阀，因为inwarm温控直阀，是根据薄型墙暖的特点设计的,阀体较小可以隐藏在墙暖装饰罩后面,只露出温控阀手轮，而其他品牌的温控阀不一定能隐藏在装饰罩后面；

*2:厌氧胶应该采用密封性能好不老化可以永久不会渗漏水而且易拆卸的，推荐用户购买使用经过合肥恒暖暖通公司检验配套使用的厌氧胶；

*3:卡套式角式锁断阀,建议采用银屋暖通国际生产的inwarm品牌回水阀，因其设计尺寸可以隐藏在墙暖装饰罩后面，其他品牌的不一定可以。

*4：排气阀建议采用德国银屋暖通国际生产的迷你手自动一体式排气阀，因为薄型墙暖如果安装上两侧边装饰罩，使用手动排气阀不方便排气，必须拆卸下来排气阀处的装饰罩，因此用Inwarm手自动一体式排气阀，开始时手动排气，以后它会周期性自动排气。



恒尔暖薄型墙暖质保书

合肥恒暖暖通设备有限公司为其生产的薄型墙暖提供自销售日起五年的质量保证，质保的范围限于薄型墙暖组装所用的散热片、主管、装饰罩、挂件以及组装配件伸缩式铜活接由于制造和材料缺陷原因所造成的产品故障或损坏，对于因这些配件组装的原因造成的损坏或渗漏水造成的损失（非本公司组装的）不承担任何责任。本保证以产品的安装符合《恒尔暖薄型墙暖安装使用说明书》和公认的良好操作规范为有效前提。

本保证不适用于因①在本公司推荐的用途之外使用产品；②不按《恒尔暖薄型墙暖安装使用说明书》违规使用产品；③未经冲洗和打压检测就使用；④不当安装、维修或搬运产品；或⑤自行拆卸产品，更换零部件而导致的产品损坏或渗漏水。

质保期内，凭产品购买发票和本质保书进行产品保修。请联系当地经销商免费上门服务，没有经销商的地方用户可找当地专业的供暖设备安装维修师傅进行维修或拆卸后发到本公司进行维修。

本公司不受理因第三方责任或由任何其他公司产品故障引起的损害索赔。

本公司不对因非正常操作条件、战争、暴乱、风（雨）暴、灾难或其他不可抗力所引起的产品故障或损坏负责。

本公司保留对本产品质保书未尽事宜的解释权。

           合肥恒暖暖通设备有限公司

地址：安徽省合肥市政务区潜山南路188号

蔚蓝商务港A座402

服务热线：4006-365-398
