太阳能和燃气热水器如何组合一起供热水？

太阳能热水器是使用清洁自然能源的热水设备，十分节能环保，但它也有一个缺陷，就是在连阴天或冬天阳光不好的天气，水温会较低，无法满足人们的洗浴需求，于是很多家庭再购买一台燃气热水器作为补充。但2种热水器如何组合在一起使用，传统做法是2个热水器都安装水阀，用一个热水器时关闭另一台热水器，这么不仅十分麻烦，而且家里如果是老人单独居住的话，有可能忘记了怎么操作，会出现燃气热水器给太阳能热水器加热的情况出现，还有就是当太阳能出水有一定温度，但又满足不了洗浴需求时，无法再经过燃气热水器进行二次加热后再使用。如何做到2种热水器自动切换，在太阳能水温够时，直接用太阳能出水，水温不够时自动切换成燃气热水器，而且最好是太阳能的出水再自动经过燃气热水器进行二次加热？

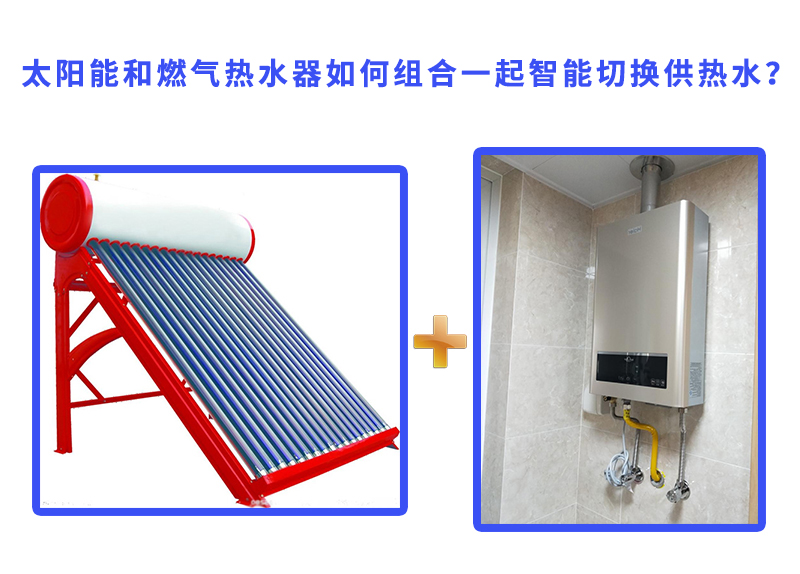

（太阳能和燃气热水器如何组合一起自动切换供热水图）

恒尔暖自控中心的发明，使太阳能和燃气热水器配合供热水智能控制成为可能

合肥恒暖暖通设备有限公司发明的2种热水器互补供热水智能控制装置——恒尔暖自控中心就是为这种情况而生，很好的解决了太阳能和燃气热水器组合一起供热水智能控制的难题。只需将自控中心安装在燃气热水器边上，太阳能出水管直接与自控中心右下水口相接，中间不要有用水点，自控中心左下出水口与热水主管相连，自控中心右上水口接燃气热水器冷水入口，自控中心左上水口接燃气热水器热水出口，如下图。

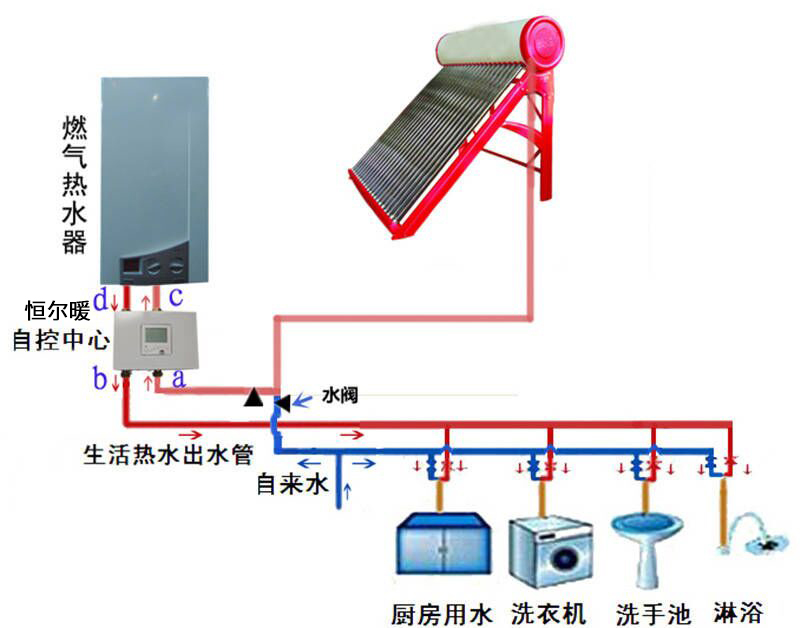

（太阳能+燃气热水器+恒尔暖自控中心配合供热水系统图）

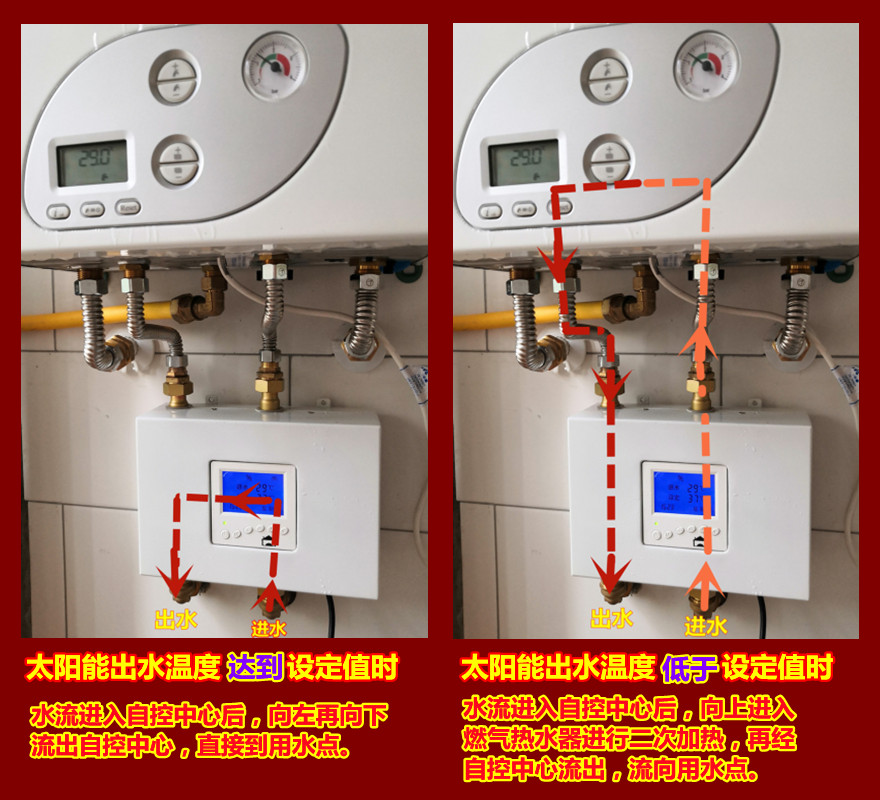

从上图看，当打开热水龙头用热水时，太阳能下水管的水从自控中心右下水口（a水口）进入自控中心，经过自控中心温度传感器检测，如果水温高于自控中心设置水温，水流就直接从自控中心左下水口（b水口）流出，流向用水点；当检测水温低于设置水温时，这时水流向上流出c水口，流经燃气热水器进行二次加热，然后从d水口流入自控中心，从b水口流出再流到用水点。这样恒尔暖自控中心就实现了太阳能和燃气热水器的智能控制，全自动，无需人工去切换水阀，也可以实现太阳能水温不够时对其进行二次加热，智能控制，节能、方便。

恒尔暖自控中心成功解决非承压式太阳能无法做热水循环系统难题。

利用恒尔暖自控中心还可以实现非承压式太阳能+燃气热水器做成零冷水系统，做到即开即有热水，解决了非承压式太阳能无法做零冷水循环系统的难题。看下面的系统设计图。

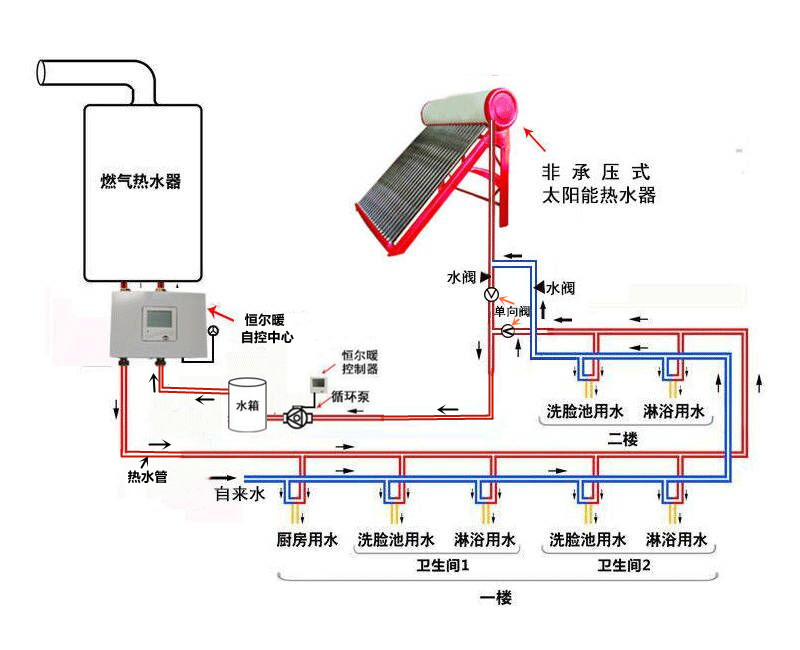

（单层及复式房非承压式太阳能+燃气热水器+恒尔暖自控中心+水箱热水循环系统图）

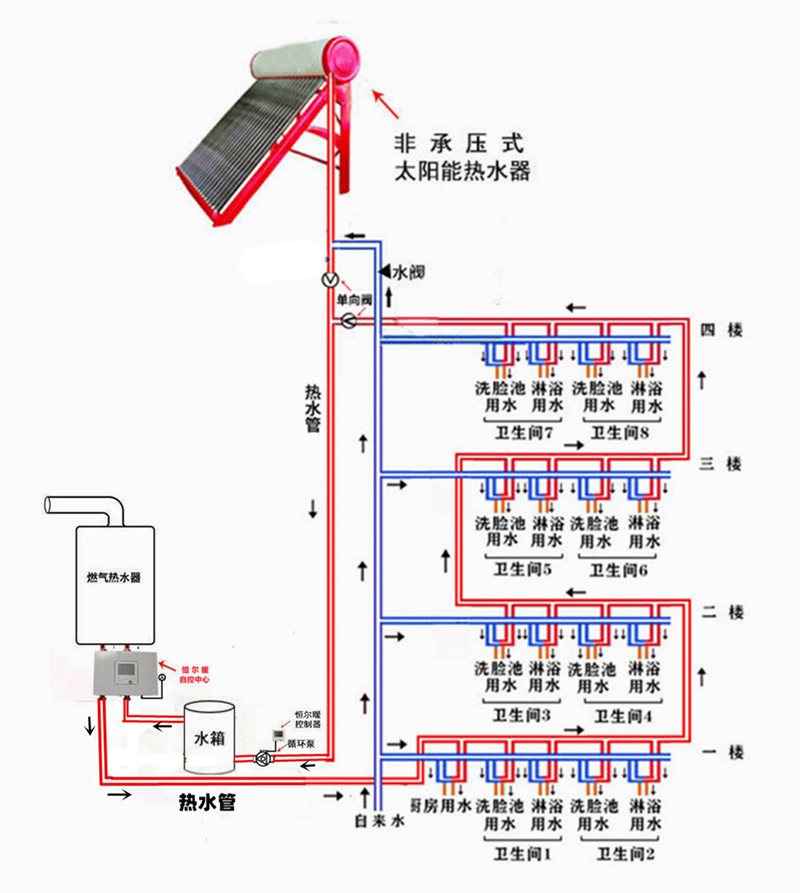

（别墅非承压式太阳能+燃气热水器+恒尔暖自控中心+水箱热水循环系统图）

由于非承压式太阳能水箱只有一个水口，无法实现循环，为避免燃气热水器频繁启停，做零冷水系统时，建议在系统中加上缓冲水箱。

非承压式太阳能水箱的出水管（下水管），与缓冲保温水箱入水口连接，从缓冲水箱出水口接出管道，与自控中心右下水口连接，在这之前不要有用水点，自控中心左下水口与家里热水主管相连，然后依次经过各个用水点，直到最后一个用水点，热水管继续向前，利用三通与太阳能的下水管相连，并在三通与最后一个用水点之间以及向太阳能水箱一边分别安装上单向阀，让水流向自控中心。

循环泵安装在三通和缓冲水箱的入水口之间。

该热水循环系统可以不加水箱，但燃气热水器启停次数会较多，如果加上水箱，一是可以避免燃气热水器频繁启停，二是可以作为太阳能的第二个储水水箱。如果燃气热水器放厨房，这个水箱可以放橱柜内，选择水箱的大小以能放进橱柜内为准，一般40-60L的水箱基本上都能放在橱柜内。

不用热水时的热水循环，热水在循环泵-缓冲水箱-自控中心-燃气热水器（水温低于自控中心设置水温时才经过）-各个用水点-热水三通-循环泵之间循环；当打开水龙头用热水时，太阳能水箱的水才下来进入热水系统，先进入水箱，然后经过自控中心的检测，如果水温高于设定水温就直接流向用水点，如果低于设定水温，再经过燃气热水器二次加热，再流向各个用水点。

在该系统中，每次开机时间，循环泵要早自控中心几分钟，并且设定的水温必须满足以下条件：燃气热水器的水温（比如58°C)>循环泵的水温（比如43°C）>自控中心的水温（比如40°C），这样只要水管里的水温低于循环泵设置水温，循环泵就启动循环，由于这时还没有低于自控中心设定的水温，自控中心不会启动，只要水箱的水温高于自控中心设定的水温，自控中心就始终不会启动，水流就不会经过燃气热水器，燃气热水器就不会启动工作。

非承压式太阳能利用恒尔暖自控中心设计热水循环系统的优点。

本热水循环系统具有以下优点：

1、解决了非承压式太阳能无法做热水循环系统的痛点；

2、既保证了每个用水点即开即有热水，又可以同时用太阳能；

3、在太阳能水箱水温够时，不会开启燃气热水器，节能环保；

4、在太阳能水温不够时，又能自动经过燃气热水器进行二次加热，智能、方便；

5、具有定时开关机和水温达到设定停止循环的功能。本系统配置的恒尔暖自控中心和热水器循环泵控制器均具有周编程智能开关机功能，可以设置家里没有人时关机，不让热水循环，人在家时才开启循环，而且达到设定温度时就停止循环，节能方便。

6、还具有低温防冻功能，恒尔暖自控中心和热水器循环泵控制器均具有低温防冻功能，当水温低于5°C时自动开启循环，达到15°C时停机，避免了冬天气温低热水管道被冻坏的风险。

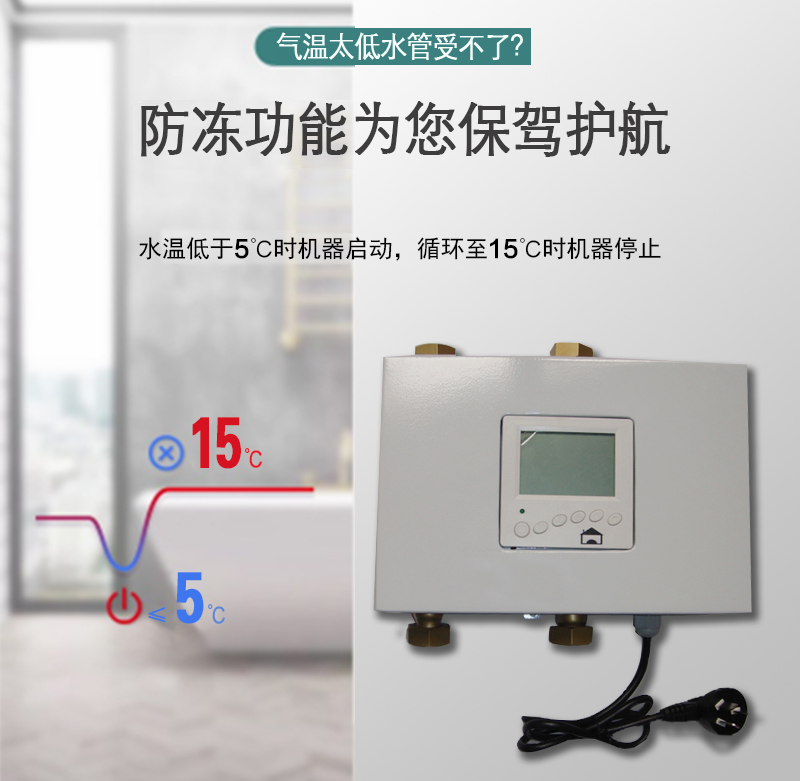

(恒尔暖自控中心和循环泵控制器低温防冻功能示意图）

总结

利用恒尔暖自控中心，不仅可以实现太阳能和燃气热水器配合供热水的智能控制，而且还可以实现利用非承压式太阳能做成热水循环系统实现即开即有热水，并且可以定时定温开关机，并具有低温防冻功能，是十分不错的产品。
