太阳能是一种比其他热水器都节能的热水器，但由于连阴天和冬天阳光不好时，水温有时无法满足需求，再配套安装一台燃气热水器作为备用热水器时理想的解决方案。那么太阳能和燃气热水器组合一起供热水，如何做零冷水系统呢？

非承压式太阳能一般只有一根管道上下水，因此无法利用它的水箱进行热水循环，它和燃气热水器组合供热水有以下三种设计方案，下面分别讲解。

在讲解三种方案之前，先说一下，太阳能和燃气热水器组合供热水做零冷水系统的一个前提条件，那就是太阳能和燃气热水器如何智能控制。如何做搭配在太阳能水温够时，直流用水点，补其他燃气热水器，水温不够时，自动流经燃气热水器二次加热，再流向用水点？配套安装上合肥恒暖暖通公司发明的“恒尔暖自控中心”就可以轻松实现。看下面的原理对比图。

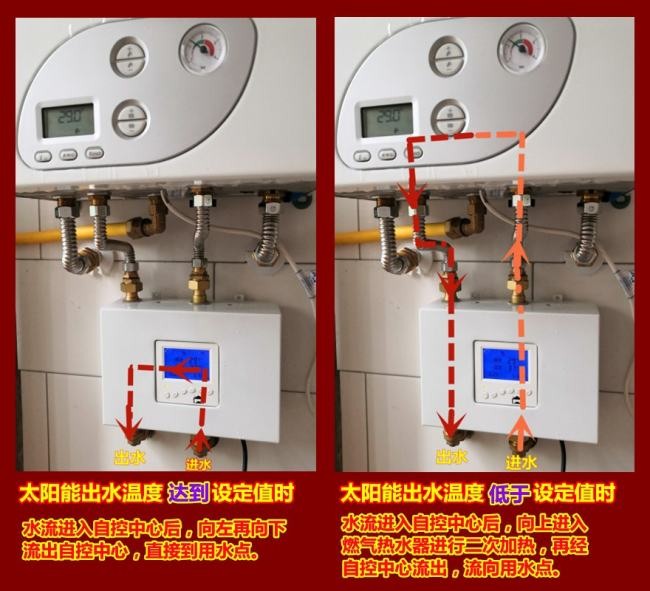

（恒尔暖自控中心工作原理图）

燃气热水器和自控中心安装接管方式：恒尔暖自控中心右上口接燃气热水器冷水入口，左上口接燃气热水器热水出口，右下口接太阳能的下水管或储能保温水箱出水口，在这之前不得有用水点，左下口接热水主管，然后通往用水点。

方案一、直接利用燃气热水器作为循环中心做零冷水系统

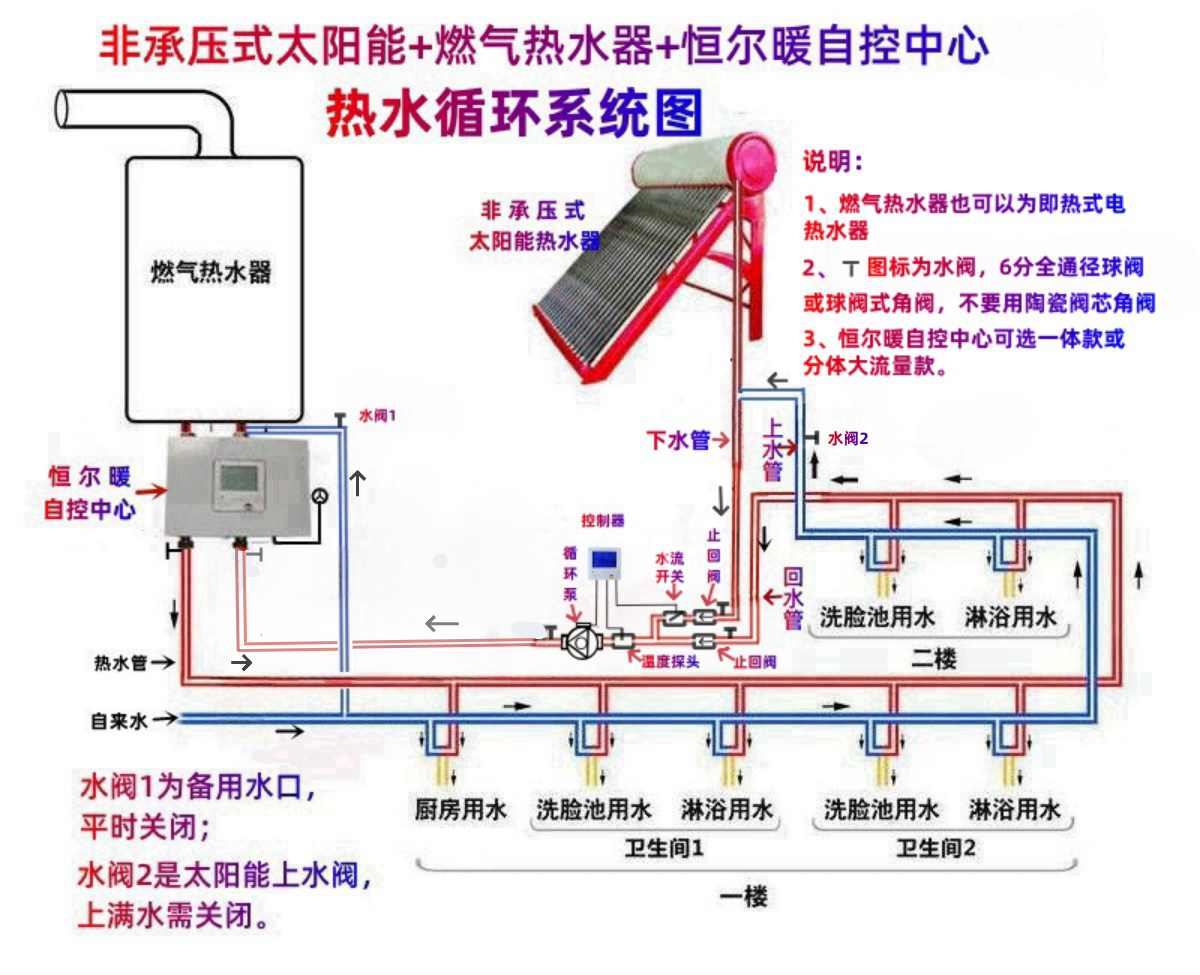

（非承压太阳能+燃气热水器+恒尔暖自控中心+循环泵零冷水系统图）

系统设计

该系统是以燃气热水器作为循环中心，循环时依靠燃气热水器加热热水循环系统中的水。

热水主管从恒尔暖自控中心左下口接出后依次经过各个用水点，接出支管与水龙头连接，直到最后用水点继续向自控中心处布置，利用三通与太阳能下水管合并在一起，然后与自控中心右下口连接，在三通前的回水管和太阳能下水管上分别安装止回阀，循环泵和测温三通安装在三通和自控中心右下口之间，水流开关安装三通前的回水管上。

热水循环时工作方式

在该系统中，恒尔暖自控中心和循环泵的开机时间和水温设置一样，当循环泵智能控制器感知水管内水温低于设置温度时，循环泵启动，水流经过燃气热水器加热后流向用水点，当高温水到达测温三通处，感知水温高于设置水温，循环泵停止工作。

用热水时如何工作

当开启水龙头用热水时，太阳能的下水经过增压循环泵增压后进入自控中心，如果水温高于自控中心设置水温，从左下口直流用水点，当水温低于设置水温时，向上流入燃气热水器二次加热，再流向用水点。

系统优点

1、该热水循环系统简单，回水回到燃气热水器，是传统的做法，一般水电工都知道如何做；2、节省水箱的购买成本3、也可以直接用零冷水燃气热水器。

系统缺陷

1、耗能高。该系统是利用燃气热水器加热管道内的水进行循环，无法利用太阳能的热水进行循环，循环一开启，燃气热水器就启动，耗气量会大增；

2、影响燃气热水器的使用寿命。热水一循环燃气热水器就启动，启停次数大增，会严重影响燃气热水器使用寿命。

为了节能和减少燃气热水器启动次数，可以在热水循环系统中增压储能保温水箱，让太阳能下来的水储存在水箱，利用水箱中的水进行热水循环，这是十分理想的热水循环设计。

根据太阳能和水箱之间垂直距离大小和配置的设备不同，又分为以下两种设计方案。

方案二、太阳能距离燃气热水器垂直距离较小时，零冷水系统设计

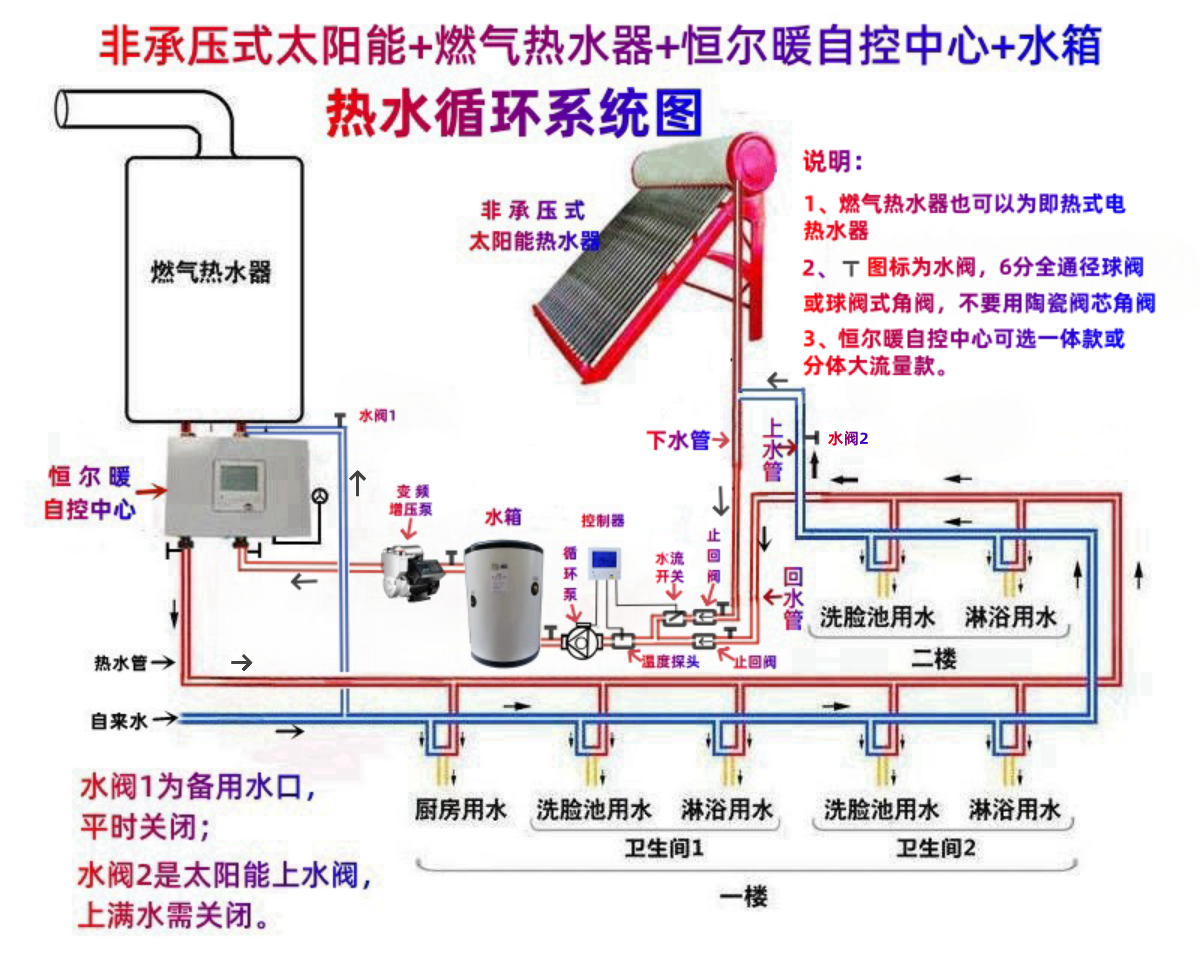

（非承压太阳能+燃气热水器+恒尔暖自控中心+水箱+循环泵+增压泵零冷水系统）

如果太阳能距离储能水箱之间的垂直距离10米以下或水平管道较长时，建议采用这种方案。

零冷水系统设计

系统设计如上图，太阳能水箱的下水管，利用三通与回水管合并一起，然后与储能保温水箱入水口连接，从水箱出水口接出管道，与自控中心右下水口连接，在这之前不要有用水点，自控中心左下水口与家里热水主管相连，然后依次经过各个用水点，直到最后一个用水点，热水管继续向前，与太阳能下水管合并一起，这样就形成一个热水循环回路。

设备安装：循环泵安装在水箱入水口和三通之间，水流开关安装太阳能下水管上三通前面，自动增压泵安装在水箱出水口，在三通前的太阳能下水管和回水管上分别安装止回阀，水流方向指向三通。在该系统的水箱出水口务必要安装增压泵，否则燃气热水器可能启动不了。

该系统设计的优点：

1、循环泵既做热水循环的动力，又做太阳能下水的增压；2、用热水时水压较大，洗浴舒适；3、利用太阳能下来储存在水箱内的水循环，减少燃气热水器启动次数，延长其使用寿命；4、大大减少燃气消耗，节能环保；5、热水即开即来，无需等待，也不浪费冷水。

系统缺点：

1、造价高一些，该系统增加了水箱和增压泵；2、系统有点复杂，要有经验水电工施工或在“恒尔暖自控中心”技术工程师指导下设计施工。

方案三、太阳能距离燃气热水器垂直距离较大时，零冷水系统设计

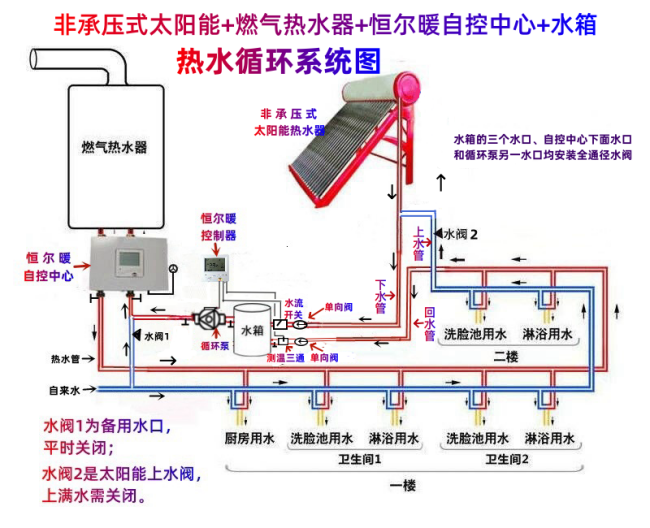

（非承压太阳能+燃气热水器+恒尔暖自控中心+水箱+循环泵零冷水系统）

如果太阳能距离水箱垂直高度较大如15米以上，可以采用该方案，当然也可以采用方案二。

系统设计

如上图，系统设计与方案二差不多，不同的是：太阳能下水管与水箱入水口连接，回水管与水箱回水口连接，当然也可以像方案一一样回水管和太阳能下水管合并一起与水箱入水口连接，循环泵安装在水箱出水口，在太阳能下水管和回水管上分别安装止回阀，水流方向指向水箱，测温三通安装在回水管上，水流开关安装在太阳能下水管上。

该系统优点：

1、节省一台增压泵；2、循环泵兼具循环和增压双重功能；3、利用太阳能下来储存在水箱内的水循环，减少燃气热水器启动次数，延长其使用寿命；4、大大减少燃气消耗，节能环保；5、热水即开即来，无需等待，也不浪费冷水。

系统缺点：

和方案一相比，增加了水箱，增加一定的费用。

温度和时间的设定

以上方案二和三的燃气热水器、自控中心和循环泵配合设置水温和定时如下：每次开机时间，循环泵要早自控中心1分钟左右，并且设定的水温必须满足以下条件：燃气热水器的水温（比如58°C)>循环泵的水温（比如42°C）>自控中心的水温（比如40°C）.这样只要水管里的水温低于循环泵设置水温，循环泵就启动循环，由于这时还没有低于自控中心设定的水温，自控中心不会启动，只要水箱的水温高于自控中心设定的水温，自控中心就始终不会启动，水流就不会经过燃气热水器，燃气热水器就不会启动工作。

以上是太阳能和燃气热水器组合配套安装恒尔暖自控中心做零冷水系统的三种设计方案，各有优缺点，大家根据自己的情况选择适合自己的方案。

也许有的朋友家是阳台壁挂太阳能热水器，这种是承压式太阳能热水器，和燃气热水器组合做零冷水系统不用额外配置水箱，系统设计略有不同。欲了解详细设计方案，可以关注我并在我之前发布的文章中寻找，如果找不到，可以在评论区留言，我看到后会第一时间发文章链接给你。

有的朋友家的非承压太阳能可能有上水和下水2根管道，如果和燃气热水器组合做零冷水，也可以采用以上三种方案，或者关注我，我将在下期文章中专门讲解有上下水双管的非承压太阳能如何利用它的水箱做零冷水系统。
